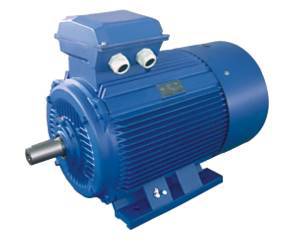

Асинхронный двигатель АИР 160М (АИР 160S)
|
 |
Асинхронные двигатели АИР 160М (160S) - электродвигатели общепромышленного исполнения с короткозамкнутым ротором.
Асинхронные двигатели АИР 160М (160S) широко используются для оснащения различных агрегатов, среди которых насосы объемного типа и динамические центробежные насосы, (насос для перекачивания воды К, КМ, загрязненных жидкостей АНС, сточных и фекальных вод НПК, насос для горячей воды ЦНСг и т.п.) малогабаритные и крупногабаритные станки, компрессорное оборудование, вентиляционное оборудование, эскалаторы и другие виды оборудования.
Аббревиатура АИР означает: А - асинхронный двигатель, И - Интерэлектро, Р - связь мощности двигателя с установочным размером по ГОСТ Р 51689.
В таблице №1 представлены показатели и параметры асинхронных двигателей, предусмотренные изначально при производстве электродвигателей АИР 160М (160S).
Таблица №1
| Показатели электродвигателей |
Основные параметры на двигатели |
| АИР 160М |
АИР 160S |
| Напряжение* |
380/660В |
380/660В |
| Климатическое исполнение** |
У |
У |
| Категория размещения*** |
2; 3 |
2; 3 |
| Режим работы продолжительный**** |
S1 |
S1 |
| Степень защиты двигателей, IP***** |
54, 55 |
54, 55 |
| Класс нагревостойкости****** |
F |
F |
Монтажное исполнение электродвигателей, IM
- на лапах
- фланцевые
- комбинированные (лапы+фланец) |
1081, 1001, 1011
3081, 3001, 3011
2081, 2001, 2011 |
1081, 1001, 1011
3081, 3001, 3011
2081, 2001, 2011 |
Примечание:
* электродвигатели марки АИР 160М (160S) производятся на двойное напряжение с шестью клеммами в коробке выводов. По желанию заказчика двигатели асинхронные могут быть изготовлены на другое напряжение.
** исполнение электродвигателя для умеренного климата
*** категория размещения 2 - нет прямого воздействия на асинхронный двигатель солнечного излучения и осадков, эксплуатация производится под навесом, категория размещения 3 - асинхронный электродвигатель эксплуатируется в закрытых помещениях, регулирование климатических условий отсутствует
**** продолжительный режим работы двигателя S1 (асинхронный электродвигатель АИР 160М (160S) работает достаточное время при неизменных нагрузках и потерях для того, чтобы достичь установившейся (постоянной) температуры всех её частей
***** IP54, IP55 - степени защиты, при которых асинхронный двигатель АИР 160М, АИР 160S защищены от брызг воды в любом направлении, содержание в воздухе нетокопроводящей пыли не выше 100 мг/м3.
Исполнение асинхронных двигателей АИР 160М, АИР 160S по IM1081 позволяет производить монтаж асинхронного электродвигателя горизонтально или вертикально.
Асинхронный электродвигатель АИР 160М по размерам и параметрам соответствует электродвигателям 5АИ160М, АД160М, 5АМ160М.
Асинхронный двигатель АИР 160S по размерам и параметрам соответствует электродвигателям 5АИ160S, АДМ160S, А160S, АД160S, АИРМ132М.
|
|
